BIP - BIM Inspect Platform
BIM Inspect Platform è la soluzione One Team che consente a te e al tuo team di gestire il processo automatico di validazione formale dei modelli BIM in relazione ai Modelli Dati standard adottati dall’azienda. Tramite il portale di amministrazione, vengono definiti tutti i requisiti informativi necessari per l’intero processo, ovvero:
– i modelli dati AIR – Asset Information Requirement – che saranno utilizzati per il ciclo di approvazione dei modelli BIM;
– i parametri di progetto gestiti nei modelli BIM che dovranno essere verificati;
– gli oggetti e i parametri ad essi collegati che, come i parametri di progetto, verranno valutati durante il processo di validazione;
– i tipi di oggetti da verificare, quali locali, equipment, macroaree, struttura gerarchica delle infrastrutture, etc.;
– le regole di validazione dei valori dei parametri anche in relazione al LOD – Level of Development – di progetto.
Accedendo alla console web è possibile gestire gli utenti, gruppi e ruoli che possono accedere alla piattaforma nonché monitorare lo stato del processo di validazione dei modelli BIM caricati dagli utenti progettisti. Inoltre lo strumento rende disponibile un viewer custom che permette agli utenti di accedere in consultazione alle viste 3D e alle tavole dei modelli presenti sulla piattaforma.
Il sistema di visualizzazione permette di accedere in modo ottimizzato alle informazioni e consente l’aggregazione di più modelli per la visualizzazione federata.
Il processo di validazione permette la verifica del modello informativo di:
– istanze relative ad asset e equipment;
– locali per la gestione degli spazi;
– masse per la gestione delle macrozone.
L’estrazione dei dati dai modelli BIM utilizza la tecnologia Autodesk Platform Services, pertanto il sistema supporta la validazione di tutti i formati 3D compatibili con Autodesk Construction Cloud, tra cui RVT, IFC, etc.
È possibile integrare la soluzione con un modulo opzionale che, a valle della validazione formale, rende automatico il flusso di generazione degli asset e degli spazi all’interno della piattaforma.
Il modulo opzionale BIP Asset Management dispone inoltre di connettori per l’interoperabilità e la trasmissione dei dati di equipment e spazi a sistemi esterni.
Esempi di connettori disponibili sono:
– connettore TIBCO per integrazione con sistemi legacy (es. SAP, ARCHIBUS, MAXIMO etc.);
– connettore ACC per la creazione automatica di “Risorse”, “Asset” e “Progetti”.

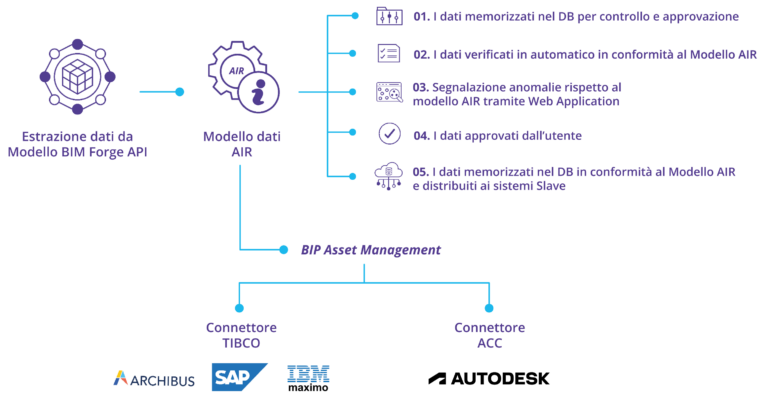

LA SOLUZIONE È COSTITUITA DA:
– un Job automatico che consente, sfruttando i servizi APS messi a disposizione da Autodesk, di processare i modelli caricati in piattaforma ed estrarne i valori dei parametri di progetto, di oggetto e tutte le informazioni necessarie per il successivo step di validazione. I dati estratti dipendono dal formato di origine;
– un secondo Job automatico dedicato alla verifica e validazione di ogni singolo modello BIM, in base ai dati estratti e ai requisiti informativi impostati;
– un’applicazione web rivolta ad amministratori e progettisti tramite cui è possibile accedere alle funzionalità in base al proprio profilo;
– un modulo opzionale di BIP Asset Management per la generazione degli asset / spazi per l’interoperabilità con altri sistemi aziendali.
È possibile scegliere tra la modalità On Premise oppure SaaS.
Versione On Premise
Il prodotto viene installato presso l’infrastruttura IT o cloud del cliente, che attiverà il canone annuale di subscription per il rilascio delle nuove versioni e per l’assistenza tecnica sul prodotto. L’installazione del sistema On Premise prevede una attività sistemistica aggiuntiva fornita da One Team.
Requisiti di sistema minimi – versione On Premise
- server Database: Microsoft SQL Server 2012 o superiore (servizio di Reporting Services installato). RAM minima 32 GB;
- server Applicativo: Microsoft Windows Server 2012 con servizio IIS. RAM minima 32 GB;
- client: browser Internet di ultima generazione (Edge, Chrome, Safari, etc.).
Versione SaaS
Il servizio è erogato in cloud e il cliente accede al sistema tramite browser. Il canone annuale include l’utilizzo del sistema, la manutenzione e l’assistenza.
Condizioni di storage e licensing.
Storage
La subscription ACC BIM Inspect Platform non include lo storage per la memorizzazione dei modelli. Il sistema sfrutta Autodesk Construction Cloud per la memorizzazione dei modelli da validare, perntanto è richiesto:
- un Tenant Autodesk Construction Cloud del cliente, attivo, su cui abilitare la piattaforma BIP;
- un progetto ACC con funzionalità Docs, su cui memorizzare i modelli da validare.
Licensing
ACC BIM Inspect Platform viene licenziato con subscription a canone annuale.
I canoni previsti sono i seguenti:
- subscription annuale per un Host (Tenant) che include 25 Modelli BIM;
- subscription annuale per incremento di 25 modelli per il Tenant su cui è attivato ACC BIP;
- subscription annuale per un Host (Tenant) per numero di Modelli BIM illimitati;
- subscription annuale per il modulo opzionale BIP ASSET MANAGEMENT;
- subscription per singolo connettore su cui è attivato ACC BIP con il modulo ASSET MANAGEMENT;
- inoltre, è previsto un servizio a progetto per lo sviluppo di specifici connettori per sistemi di asset management del cliente.
